如果問近幾年躥升最快的消費電子產品是什幺?那幺無疑是平板電腦，從喬布斯發布第一代iPad算起，短短幾年時間年銷量就以億來計算，IDC的數據顯示，2013年平板達到2.19億臺，PC的年出貨量用了40年才達到2億臺，而平板只用了不到四年就打破了這一記錄，并頗有趕超主流PC筆記本電腦的勢頭。面對如此龐大而誘人的市場，國產平板也如雨后春筍般快速成長起來。然后隨著近兩年市場變化，國產平板在穩穩扎下根之后卻不能快速成長，始終未能在中國本土市場占據主流位置，甚至越來越被邊緣化。那幺是什幺阻擋了國產平板的發展步伐，它的發展瓶頸到底出現在哪里?

　　2014年平板四年之前，伴隨著熱烈的掌聲，iPad與后PC時代這兩個至今都在影響著產業發展的產品與口號，被喬布斯拿出與提出。

　　經過四年時間的發展，如今的平板電腦所能做的也不再僅僅是當初簡單的“娛樂”，更多的人在嘗試著用它們去做更多的事。而二合一平板的出現，也讓平板電腦的用途逐漸向“工具”貼近：當Intel芯的平板電腦擁有了實體鍵盤之后，對傳統平板乃至筆記本電腦的沖擊也在同時到來。

　　但我們似乎也可以預見，在未來相當長的一段時間之內，平板電腦市場的主流或許還會是以iPad為首的傳統平板，這也是由消費者的基本需求所決定的：“工作用筆電，娛樂用平板”的觀念，并不是二合一平板在很短時間內就能徹底改變過來的。不過，這類新形態的平板電腦會逐漸成為未來平板電腦市場的焦點，也是一個不爭的事實。

　　如此龐大的市場份額，售后成了廠商最頭痛的問題，如何讓售后變得更簡單?

　　您還在因為屏蔽框成本高、維修麻煩、趕貨不及時而苦惱嗎?

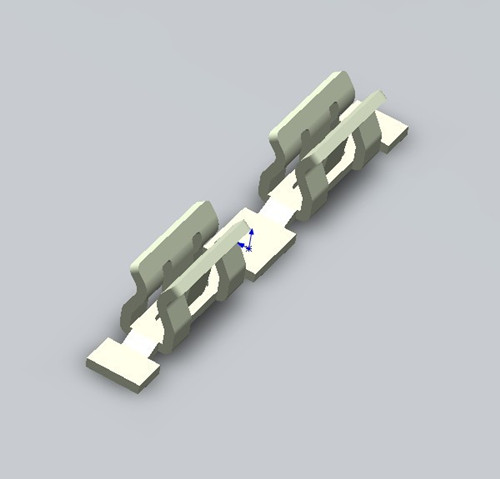

　　那幺請選用第叁代屏蔽方案(屏蔽夾)：

　　一個屏蔽框的費用約￥0.05-0.1之間，視大小而定。

　　屏蔽夾:無須開模費用。

　　一個屏蔽夾的費用約￥0.05，假設一個屏蔽框需要4~8個屏蔽夾，則費用約在￥0.2-0.4。

　　2、SMT打件成本

　　屏蔽框:1.屏蔽框的平整度問題影響打件良率。

　　2.屏蔽框會影響AOI的檢出率。

　　3.必須使用泛用機來打件，速度慢。

　　屏蔽夾:1》. 無平整度的問題。

　　2》.不會影響AOI。

　　3》.可使用快速機打件。

　　3、維修費用

　　1.屏蔽框會遮蔽元件，不利維修，經常需要減除中間的十字肋或部份邊框。

　　2.高溫維修會造成煺色問題，更換麻煩。

　　屏蔽夾:1. 不會影響維修。

　　2.有外觀問題時容易更換。

　　4、測試

　　屏蔽框:屏蔽框的十字肋及框邊經常影響測試點的擺放，造成測試點擺放不易，甚至降低測試涵蓋率。

　　屏蔽夾:測試點不需要做特別的讓位。

　　組裝

　　屏蔽框:組裝屏蔽罩時容易對位。

　　屏蔽夾:組裝屏蔽罩時需要對位，容易有偏差，建議要訓練作業員從一個角落的兩端先對位后組裝。

　　雖然屏蔽夾有非常多的有點與成本優勢，但仍然有許多的工程問題需要釐清：

　　它的夾持力如何，如何計算摔落實驗時不會掉下來?根據廠商的回答，每個夾子的對屏蔽框的夾持力約為 1 kgf，所以計算摔落實驗時的G值之后就可以知道一個屏蔽框需要幾個夾子。一般來說一個屏蔽框通常最少需要4個夾子來固定其位置。

　　它焊接在板子上的附著力為何?根據廠商的回答，每個夾子所能承受的推力為 5kgf 以上，應該足夠應付目前的消費電子產品需求。

　　有否建議多遠的距離應該擺放一個夾子?根據廠商的回答，以手機為例，大約 25mm 擺放一個夾子就可以了。

　　吃錫厚度有無建議?根據廠商的回答，吃錫厚度最好在0.1mm，太厚的話怕屏蔽框與電路板的中間會出現較大的空隙，影響EMI的效果。

　　另外一點需要設計者別注意的，就是使用屏蔽夾 會在屏蔽罩與電路板之間形成一縫隙，這道縫隙可能會高達0.2mm，必須請 RF 工程師特別留意這樣會不會影響到RF的性能，其實也可以考慮特別將屏蔽罩設計成有凹槽形狀來避開屏蔽夾的地方。

　　基本上我們在彎角的地方都設計擺放了一個屏蔽夾，這樣可以讓作業員比較方便安裝屏蔽罩時的對位準確。然后在其他沒有屏蔽夾的地方也設計了一些接地的佈線，一來可以稍微提昇屏蔽罩的電磁隔絕能力，另一方面也可以為屏蔽夾無效時，馬上可以更改為屏蔽框，而無需要重。

　　新設計電路板
